微流控芯片产品的研发需要哪些条件?有办法降低成本吗?
发布日期:2024-04-24点击量:123次编辑:szbyjy_admin
近年来,微流控芯片特别是微流控POCT技术在IVD领域获得广泛关注。后疫情时代,伴随着国内集采政策的推出及实施,传统IVD检测技术和产品的差异化布局与创新升级成为行业发展方向。

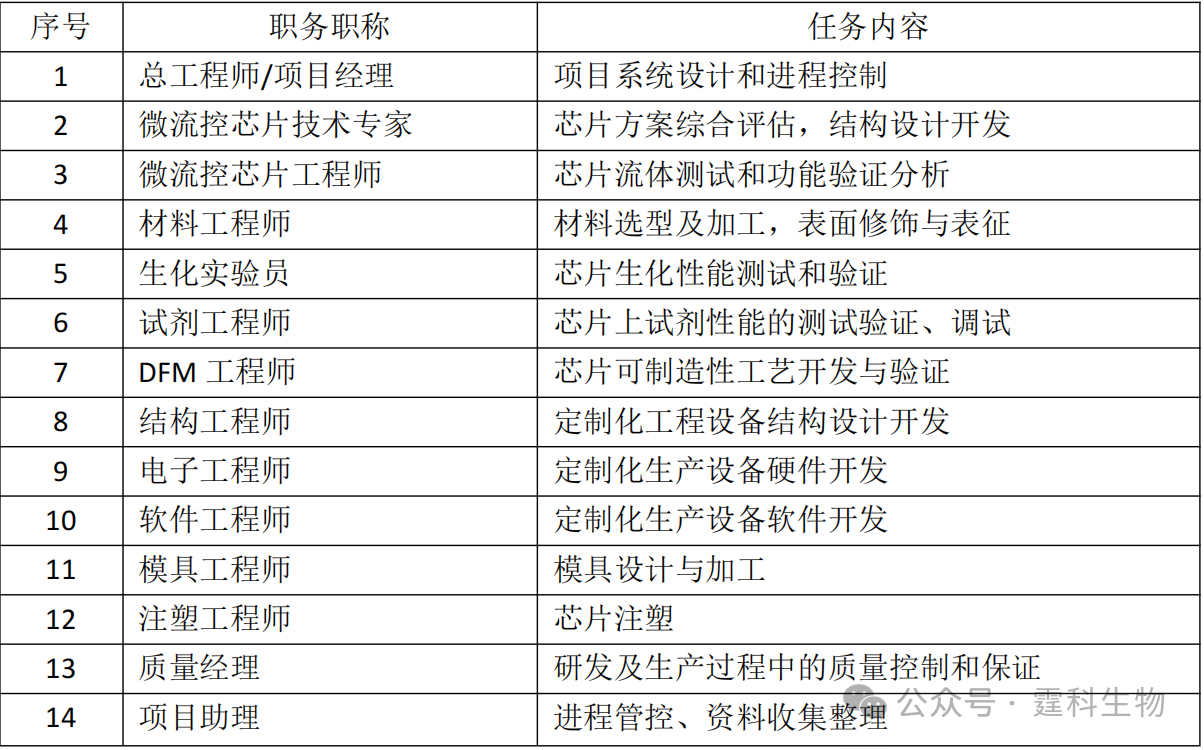

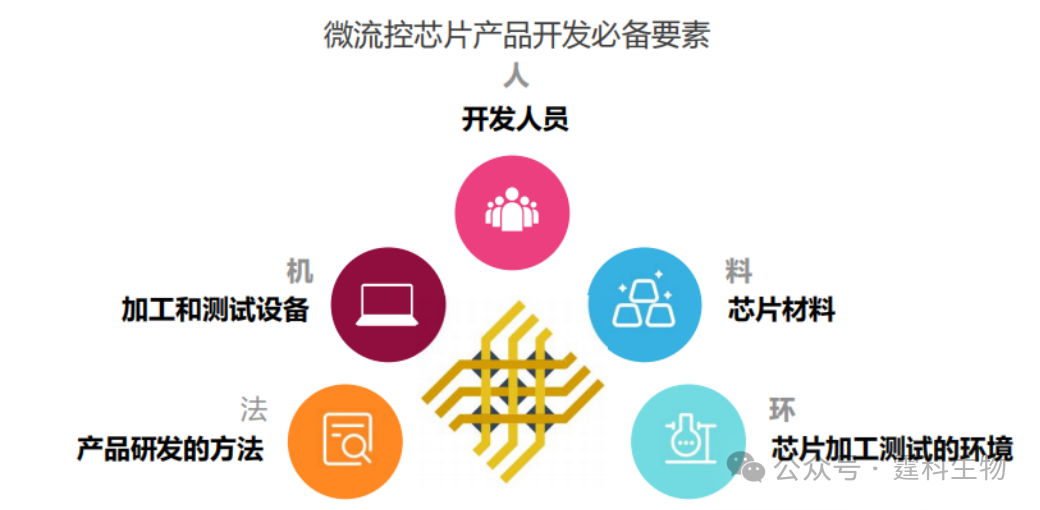

人:开发人员

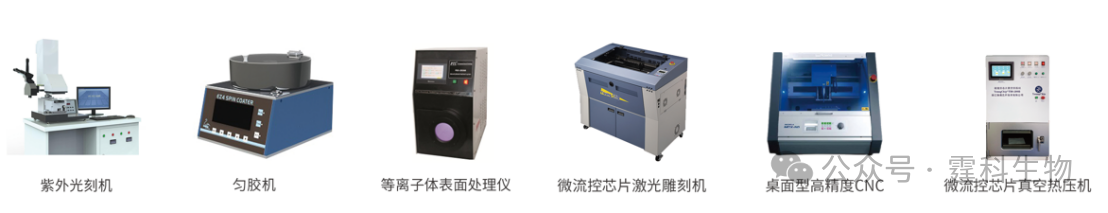

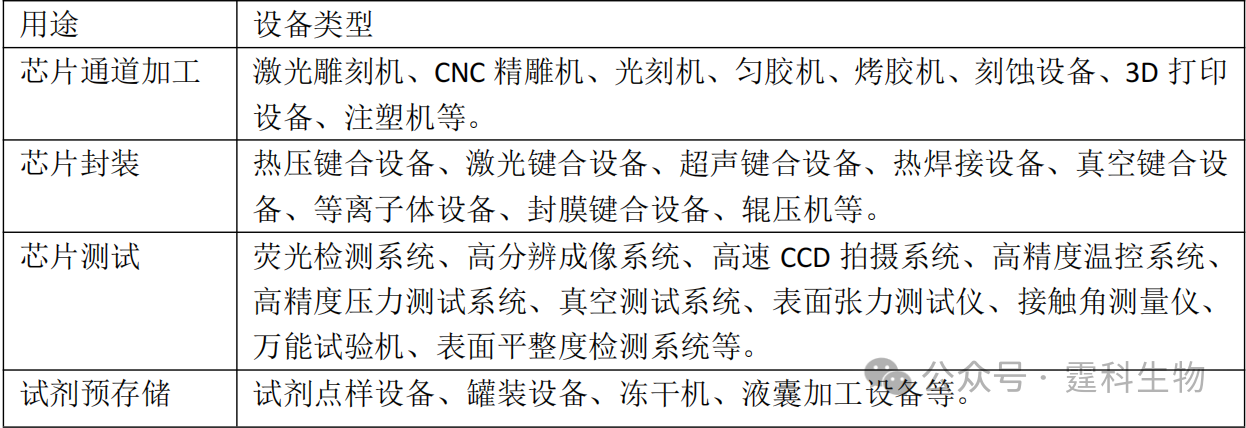

机:加工和测试设备
料:芯片材料
法:产品研发的方法
环:芯片加工测试的环境
从以上可以看出,人、机、料、法、环,不管从哪一个方面看,微流控芯片产品的开发离不开经费支撑。预计一个具有专业和高效特征的芯片研发项目,至少包括人力投入(200万/年)、前期设备投入(≥1000万)和实验室/工厂投入(≥500万),总计1700万左右的费用投入。
而目前来说,真正有成功的微流控芯片研发和工程化经验,以及成本意识和商业意识的团队屈指可数。因此行业内也可以听到不少公司干了不到一年就鸣金收兵了的消息,因为看起来确实投入产出不成正比。
但对于企业来说,如若不做上述前期投入,不具备全面而精悍的团队、丰富而完善的加工测试设备、稳定可靠齐备的芯片材料、合规合理的检验标准和方法,以及良好的加工测试环境,其研发过程可能是痛苦不堪,甚至是孤立无援的。要想研发做得好,初始的投入少不了,微流控自研项目入局者还是要有清晰的认识和充分的准备。
来源:IVD分享库
